滨州SCB11-400KVA干式变压器变压器型号:SCB11-400KVA 变压器规格:SCB11-400KVA 介绍摘要: SCB11-400KVA干式变压器是由初级绕组和次级绕组以及铁芯构成,在运行过程中容易受电压、电流的影响,易产生开路、匝间短路故障。因此在干式变压器的使用中我们要做好绕组性能的检测。可以用如下方法检测干式变压器的绕组性能: 1、用万用表电阻档检查绕组的通断,排除开路故障。 如果每个绕组都是通路,基本可判断绕组中的导体是导通的。 2 咨询热线:137-0635-4419 |
产品详情:

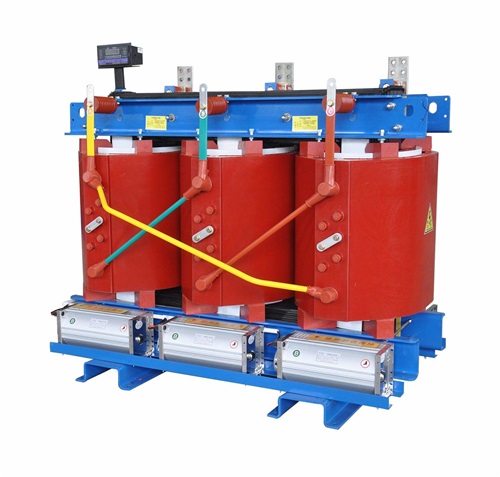

SCB11-400KVA干式变压器是由初级绕组和次级绕组以及铁芯构成,在运行过程中容易受电压、电流的影响,易产生开路、匝间短路故障。因此在干式变压器的使用中我们要做好绕组性能的检测。可以用如下方法检测干式变压器的绕组性能:
1、用万用表电阻档检查绕组的通断,排除开路故障。
如果每个绕组都是通路,基本可判断绕组中的导体是导通的。
2、用输入低电压的方法,简易排除绕组短路故障。
找一个交流低压(6V或12V)隔离变压器和一个1A保险管(视待测变压器的功率大小选择保险管电流值),把隔离变压器的输出电压通过保险管与待测变压器的输入绕组连接,然后接通电源。
a、若保险立即烧毁,则可断定变压器绕组内部有短路故障-----损坏,不能使用。
b、若保险正常,可等待10分钟,观察变压器的温升。温升很快,达到手感觉得很烫,可判断初级绕组可能有匝间短路现象-----损坏,不能使用。
c、若保险正常,温升不大,可测量次级绕组的空载电压。测量值不符合变压器的变比,说明次级绕组有可能有再见短路现象-----损坏,不能使用。
d、若保险正常,温升不大,测量次级绕组的空载电压值符合变压器的变比,说明次级绕组良好-----可以使用。
只有通过上述所有试验后,才能在干式变压器上施加额定电压和额定负载,以检验干式变压器工作状态。
以上就是关于干式变压器绕组故障的排除检测方法,供大家进行参考。想要了解更多关于干式变压器的相关问题,大家可以关注本网站进行咨询。
如果每个绕组都是通路,基本可判断绕组中的导体是导通的。
2、用输入低电压的方法,简易排除绕组短路故障。
找一个交流低压(6V或12V)隔离变压器和一个1A保险管(视待测变压器的功率大小选择保险管电流值),把隔离变压器的输出电压通过保险管与待测变压器的输入绕组连接,然后接通电源。
a、若保险立即烧毁,则可断定变压器绕组内部有短路故障-----损坏,不能使用。
b、若保险正常,可等待10分钟,观察变压器的温升。温升很快,达到手感觉得很烫,可判断初级绕组可能有匝间短路现象-----损坏,不能使用。
c、若保险正常,温升不大,可测量次级绕组的空载电压。测量值不符合变压器的变比,说明次级绕组有可能有再见短路现象-----损坏,不能使用。
d、若保险正常,温升不大,测量次级绕组的空载电压值符合变压器的变比,说明次级绕组良好-----可以使用。
只有通过上述所有试验后,才能在干式变压器上施加额定电压和额定负载,以检验干式变压器工作状态。
以上就是关于干式变压器绕组故障的排除检测方法,供大家进行参考。想要了解更多关于干式变压器的相关问题,大家可以关注本网站进行咨询。
